鄭州中天建筑節能有限公司
泰柏板工程墻體施工方案
目 錄
一． 工程概況
二． 編制依據
三． 泰柏板墻體工程型號，規格
四． 施工準備
五． 施工工藝
六． 項目管理目標
七． 工期目標及質量保證體系
八． 檢驗標準
九． 安全及文明措施
十． 原材料成品保護措施
一． 工程概況
工程位于鄭州市農業路東段，框剪結構，筏板基礎，抗震設防烈度7度，地下室防水等級一級，結構安全等級二級，設計使用年限50年，地下一層，面積4952m2，地上三十二層，建筑面積49191m2，總建筑面積54143m2，建筑總高度95.25m。根據設計要求，三層以上住宅部分內填充墻采用泰柏板墻體施工。
二． 編制依據
中華人民共和國建材行業標準JC623-1996
三． 泰柏板工程型號，規格
本工程走廊墻及分戶墻采用200#泰柏板，衛生間墻體采用100#泰柏板墻體，墻體長度根據現場實際高度加工生產。
四． 施工準備
1. 技術準備
（1） .工程技術人員參閱有關圖紙及施工方案，了解材料特性，對施工人員進行施工培訓并對有關技術人員做技術交底。
（2） .確定施工程序
梁.柱.外墻土建施工----泰柏板隔墻安裝---- 管線管體預埋------泰柏板抹灰。
2.材料準備
（1）.泰柏板材料：由本公司提供合格的鋼絲網架聚苯乙烯夾芯板，具體尺寸，密度等，嚴格按照相關標準執行。
（3） 安裝配件：沖擊鉆，鋼絲剪刀，手鋸，扎絲鉤，墨斗，靠尺及常用工具等。
五.施工工藝
1.放線-----安裝連接用配件-----安裝泰柏板-----連接固定-----板縫補強------陰陽角補強-----門窗口補強-----安裝預埋件-----安裝水暖電管路，接線盒-----質量檢查，校正補強-----抹灰，養護-----表面裝飾。
2.在需要安裝泰柏板的位置上，先放出一條中心線，框架結構（地面，梁，樓板，柱式墻體）四周都要放線，保證泰柏板安裝的垂直度。
3.用沖擊鉆在放好的線上打眼，深50mm,間隔600mm,插入長200---250mm,￠6鋼筋，所有與泰柏板連接的連接配件，中心偏差不應超過5mm。
4.安裝泰柏板前，對需要安裝泰柏板的位置，形狀，尺寸進行復合，并對所有的泰柏板進行規劃，裁剪拼接成與安裝部位相適應的泰柏板。
5.安裝泰柏板時，要邊安裝邊連接，把兩塊板的板縫對起，板縫處100~150mm用永平網覆蓋，用扎絲綁扎連接，要保證墻面垂直平整，綁扎牢固。
6.陰陽角處要用角網補強，陽角用150*100mm的角網，陰角用100*100mm的角網綁扎補強。
7.開洞法：根據圖紙上所給的位置和尺寸，把門窗洞口留出。
拼裝法：根據圖紙的要求，把泰柏板剪成所需的尺寸，然后安裝，拼接后的空洞尺寸即為所要求的洞口尺寸。

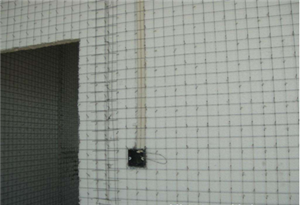

8. 在泰柏板墻上安裝的各種管線，較細的管線，可直接穿在鋼絲網與聚苯乙烯泡沫板中間的縫隙間，較粗的管線在安裝時先把鋼絲網剪開，去掉適當?shù)呐菽?，放入管線后用平網覆蓋，安裝接線盒亦如此。
六.項目管理目標：
公司本著創建精品產品，堅持走以質量求生存的企業發展之路，近年來所生產銷售的產品，質量均達到優良標準，現我公司對項目管理主要做好以下幾項工作：
1. 公司把推行質量方針，目標管理和層層落實質量責任制高度統一起來，堅持質量責任高于目標管理，各級領導始終把質量放在首位，公司經理與各部門的第一質量者簽訂質量責任書，把質量責任分解到各個崗位，各個環節，各個工種，使嚴格的質量管理貫穿于不斷變化的生產過程，做到凡事有章可循凡事有擾可查，凡事有人負責，凡事有人監督，通過全方位，全過程的質量動態管理來保證實實在在的高質量，明確的質量責任，具體的目標和嚴格的獎懲措施，使我們強化質量管理必須堅持抓好的重要環節。
2. 把行業質量標準與企業質量標準高度統一起來，做到企業標準高于行業標準，提出了要以“合格不算合格，優良才算合格”的精神和標準。不斷提高質量管理水平。
3. 認真做好生產前對器材，儀器設備的預先檢查，不合格者嚴禁使用。
4. 堅持有效的抓職工培訓，不斷提高職工質量意識，各操作執行崗位，實行先培訓，后上崗，每月考核，實行淘汰制，競爭上崗，堅持生產前的“技術交底”制度。
5. 嚴格執行把關卡制度，申驗制度，隱蔽產品的簽證制度，加強上下道工序之間的檢驗交底工作，每一道工序，每個部位必須使上道工序唯為下道工序提供精品。
6. 嚴格執行“三級驗收”，“產品驗收”程序和制度，針對每個工序編制質量獎懲措施，在各級檢查中采取科學抽樣法進行抽樣，對質量問題運用數理統計方法進行分析，對產品質量進行預控使整個生產過程處于質量受控狀態，確保產品質量?jī)?yōu)良。
質量是企業的生命，是公司永恒的主題。我們將不斷提高質量管理水平，加強科學有效的質量管理機構，使公司質量更上一層樓，從而更有力的促進公司持續，穩定的發展。
1. 爭創一流的泰柏板墻體材料生產銷售企業。
2. 合同履約率100% 。
3. 工程項目合格率100%。
4. 客戶滿意率95% 以上。
七.質量保證體系
1.根據該工程質量要求，按規定定出質量管理體系。
2.開展以工作質量帶動工程質量的全面質量管理，有專人在安裝過程當中不斷的來回質量巡檢。
3.安裝工程質量檢查驗收，強化自檢互檢。
4.在施工過程中，如果某一道工序不合格，嚴禁下一道工序施工。
5.組織安裝人員開展安裝質量評比活動，加強質量教育，提高質
量意識。
6.安裝質量使用樣品墻制度，預先定出標準，定出樣板，然后大面積推廣，使工程質量全部達到優良品率。
7.健全質量日常檢查制度，做好施工日記及自檢記錄，做到問題不過夜。
8.定期召開質量碰頭會，隨時解決甲方及監理單位提出的問題。
9.資料管理執行下發文件管理制度，嚴格按程序報驗施工，做到每個工序資料齊全無誤。
10.建立健全質量保證體系，嚴格把關克服質量通病，質保體系內部執行自檢互檢交接檢制度。
八.檢驗標準：
1.本工程驗收嚴格按照國家建材行業標準JC623—96標準執行。
2.安裝牢固，固定辦法必須符合設計要求，施工允許偏差及檢驗標準詳見下表：
項次 項目 允許偏差
1 墻軸線位置 8
2 垂直度 層高h(yuǎn)≤3.2m 5
3.2<h≤5m 8
h>5m 15
3 表面平整度（用2m靠尺檢查） 5
4 門窗洞口（門窗框后塞） 寬度 ＋5 -3
門口高度 +10 -5
5 外墻上下窗口位置 20
6 預埋件中心線位置 10
7 鋼筋碼間距 +50
8 芯板板縫 <3
九.安全及文明措施：
1.施工人員進入施工現場必須戴好安全帽，臨邊高空作業必須扣好安全帶。
2.施工人員嚴禁酒后上崗。
3.施工人員要認真學習安全操作規程，提高安全意識，堅持做到每道工序有安全交底。
4.電器設備使用前進行徹底檢查，電源線使用前進行搖測，有故障的設備及破皮，漏電的電源線必須修好后再使用。
5.所有施工人員統一著裝，做到宿舍庫房?jī)煞蛛x。
十.原材料及成品保護措施：
1.進場的原材料一定要在指定的地點堆放整齊，嚴禁亂拉亂放，對于當日施工的多余材料，必須在下班前找一個安全的地方整齊堆放。
2.對施工完畢的墻體材料，不得隨意開鑿孔洞，撞擊，火燒。
3.不斷提高專業操作技能?chē)?yán)格按照施工程序進行操作，堅持每道工序的檢驗，避免返工事故的發生。
4.堅持執行限額領料制度，嚴格依照材料消耗定額考核生產，安裝施工。
5.施工現場設材料庫房，對進場材料嚴格檢驗。
6.加強職工的成品保護意識。
